Thermostatventil in Axialform
Beim Thermostatventil Axialform 1/2 Zoll steht der Anschluss für den Thermostatkopf um 90 Grad zur Anschlussleitung gedreht und liegt in der Achse des Heizkörperanschlusses. Der Kopf zeigt dadurch parallel zur Wand und nicht in den Raum. Beim Eckventil sitzt der Kopf dagegen in der Achse der Anschlussleitung und ragt genau deshalb in den Raum hinein. Sie brauchen die Axialform, wenn vor dem Ventil wenig Platz bleibt, etwa in einer Nische, hinter einer Verkleidung, hinter einem Vorhang oder neben einem Schrank. Der Anschluss in 1/2 Zoll entspricht DN 15 und ist das übliche Maß an Heizkörpern im Wohnungsbau.
Voreinstellung für den hydraulischen Abgleich
Das Ventil verfügt über eine Voreinstellung. Damit begrenzen Sie den Durchfluss je Heizkörper auf den Wert, der für den jeweiligen Raum rechnerisch benötigt wird. Der hydraulische Abgleich sorgt dafür, dass auch weit entfernte Heizkörper im Strang ausreichend Heizwasser erhalten und Heizkörper nahe der Pumpe nicht überversorgt werden. Das verringert Strömungsgeräusche und erlaubt eine niedrigere Vorlauftemperatur. Eingestellt wird am Ventiloberteil, nachdem der Thermostatkopf abgenommen wurde.
Anschluss M30 x 1,5 und Oberfläche

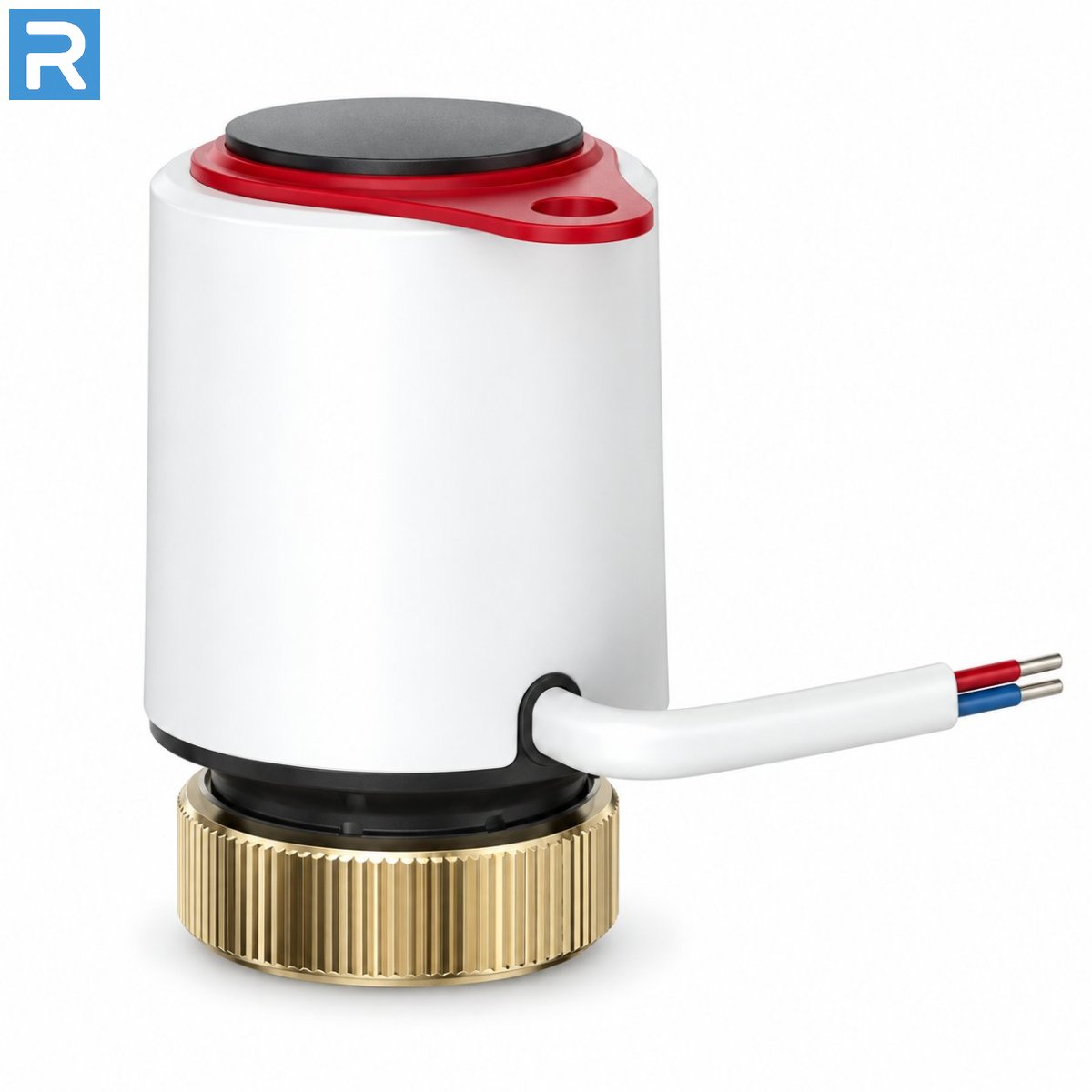

Der Ventilanschluss für den Kopf ist mit M30 x 1,5 ausgeführt. Dieses Gewindemaß ist an Heizkörperventilen im deutschen Markt weit verbreitet. Thermostatköpfe mit diesem Maß sowie elektronische Heizkörperthermostate und thermische Stellantriebe lassen sich direkt aufsetzen und mit der Überwurfmutter verschrauben. Der Ventilkörper ist vernickelt, die Oberfläche ist damit vor Korrosion geschützt.
Lieferumfang und Montagehinweise
Geliefert wird das Thermostatventil in Axialform in 1/2 Zoll ohne Thermostatkopf. Vor dem Einbau muss die Heizungsanlage abgesperrt und der betroffene Strang entleert werden. Prüfen Sie vorher, ob Ihre Anschlusssituation tatsächlich eine axiale Ausführung verlangt, und halten Sie geeignetes Dichtmaterial bereit. Nach der Montage wird die Anlage wieder befüllt, entlüftet und auf Dichtheit kontrolliert. Die Voreinstellung sollte anhand einer Heizlastberechnung festgelegt werden, im Zweifel übernimmt das ein Fachbetrieb.
